Sistema modular para monitorar emissões de mercúrio

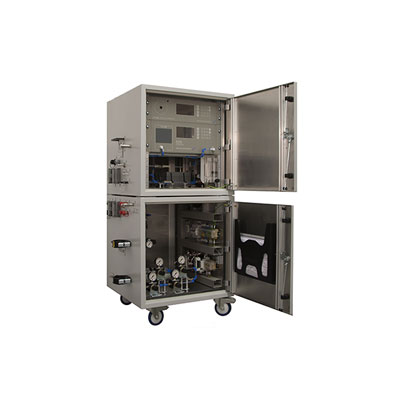

SM-4 mobile
Tecnicamente idêntico ao sistema SM-4, este dispositivo é ideal para a determinação de mercúrio em diferentes tipos de locais.
O analisador móvel Mercury Instruments SM-4 foi desenvolvido com base no sistema fixo de medição de mercúrio SM-4. Seu princípio e técnica de medição, reator termocatalítico, detector e sonda de amostragem são idênticos aos do sistema de chaminé estacionária SM-4.
- Recursos e benefícios
- Principais aplicações
- Especificações Técnicas
- Dados Técnicos
- Certificações
- Transferências
- Fácil de transportar
- Desmontado e remontado rapidamente
- Diluição da amostra diretamente na sonda: elimina a interferência com praticamente qualquer matriz de amostras
- Conversor de baixa temperatura isento de manutenção diretamente na pilha: sem transporte de mercúrio iónico, minimizando assim a adsorção de mercúrio
- Deteta mercúrio total (mercúrio elementar, iónico e ligado)
- Calibração automática para Hg elementar e iónico
- Principais opções:
- Controlo automático de qualidade (QAL3) durante o funcionamento
- Intervalo de medição extremamente amplo:
0,05 a 1000 µg/m3
- Centrais termoelétricas a carvão
- Incineração de resíduos
- Estações de incineração de lamas de esgoto
- Fornos de cimento
- Registo de situações de emissão de Hg, bem como determinação da eficiência dos sistemas de redução de mercúrio
- Aplicações do Método 30A
- Teste de CEMs estacionários
- Otimização das tecnologias de controlo do mercúrio
| Especificações Técnicas | |
|---|---|
| Princípio de medição | redução termocatalítica na pilha, amálgama (MI GoldTrap), absorção atómica de vapor frio (CVAAS) a 253,7 nm |
| Componente medido | Mercúrio total (espécie iónica e elementar |
| Fonte UV | Lâmpada de mercúrio de baixa pressão (EDL) sem elétrodo |
| Método de estabilização | Método do feixe de referência |
| Célula óptica | Sílica fundida (Suprasil), l: aprox. 230mm, aquecido aprox. 45° |
| Faixas de medição | 0,05 μg/m3 a 500 μg/m3 Hg |
| Limite de deteção | 0,0001 μg/m3 (Detector); < 0,01 μg/m3 (Sistema) |
| Tempo de resposta T90 | Normalmente 180 segundos |
| Calibração | automático, com gerador de gás de calibração integrado para Hg elementar (opção) automático, com gerador de gás de calibração integrado para Hg iónico (opcional) manual, com ligação aquecida integrada para alimentação de gás de calibração fornecido externamente (por exemplo, HOVACAL®) |
| Dados técnicos | |
|---|---|
| Saídas de sinal | analógico: 4-20 mA (500 Ω máx.) série: RS232 Modbus RTU/RS485 (opcional) Ethernet (opção) |
| Saída de estado | 3 pares de contactos de relé (contactos secos) |
| Acesso remoto | Modem e software SM-4 (opcional) |
| Máx. temperatura da amostra | 250°C |
| Intervalo de temperatura ambiente permitido | -5 a 40 °C |
| Exemplo de comprimento de linha | até 90m |
| Fonte de alimentação | 230 VCA/50 Hz (opção 110 VCA/60 Hz) |
| El. Consumo de energia | Gabinete do analisador: 450 VA Armário de ar condicionado: 1000 VA Linha de amostra aquecida: 30 VA por metro |
| Dimensões (A x L x P) | Gabinete do analisador: 60 x 60 x 60 cm Armário de ar condicionado: 73 x 60 x 60 cm Sonda: 75 x 38 x 34 cm Controlador de sonda: 48 x 44 x 27 cm |
| Peso | Gabinete do analisador: 50 kg Armário de ar condicionado: 50kg Unidade conversora de sonda: 28kg; Controlador de sonda: 14 kg |
| Consumo de ar | pico 35l/min, 6 bar (87 PSI) |
O analisador contínuo de mercúrio SM-4 permite o cumprimento de futuras obrigações de medição (convenção Minamata e diretivas europeias para centrais termoelétricas e incineradores).
- Conformidade com a norma US EPA 40CFR60 PS-12A Mercury CEMS;
- Os nossos produtos são fabricados de acordo com os regulamentos de qualidade ISO 9001.
- Aprovado pela CE
